Приложение 7. Дополнительные принадлежности к мотокультиватору Крот

На МК с целью расширения его функциональных возможностей предусмотрены места для присоединения дополнительных навесных орудий: тележки, косилки, насосной установки и т.д.
Для использования МК с навесными орудиями поставляются отдельно в торговую сеть дополнительные принадлежности: кронштейн, подвеска, колеса.

Монтаж дополнительных принадлежностей

Монтаж дополнительных принадлежностей производить с предварительным съемом двигателя, выполняя следующий порядок операций:
- снять кожух 19 (рис. 9), предварительно отвернув 2 болта 21,24;
- отвернуть 4 гайки 26 крепления двигателя к рамам;
- снять клиновой ремень 12;
- снять рычаг управления дроссельной заслонки 13 (рис. 1) и рассоединить штепсельный разъем электрического соединения 15 кнопки останова двигателя;
- снять двигатель;
- ослабить 4 болта крепления рам к редуктору и установить кронштейн и подвеску между рамами, как показано на рис. 14.
Сборку МК производить в обратной последовательности. Отрегулировать клиноременную передачу, как указано в разделе 8.5.
Примечание. Возможен монтаж подвески без снятия двигателя.
Более подробный монтаж дополнительных принадлежностей отражен в паспорте на эти изделия.

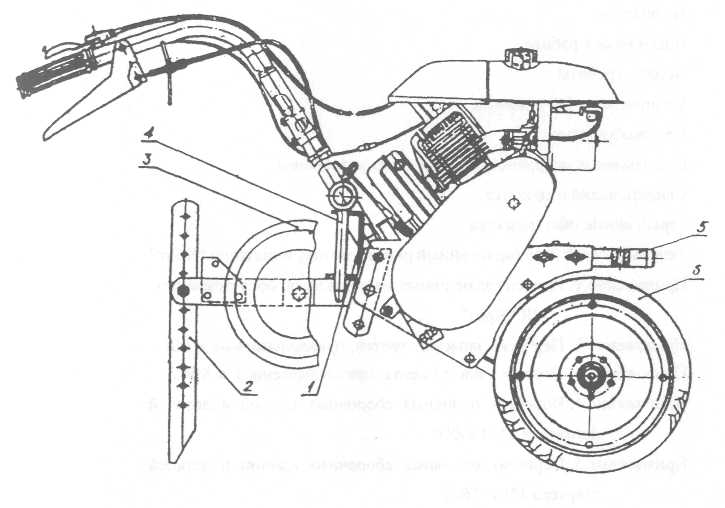

Рис. 14. Мотокультиватор Крот с установленными принадлежностями для подсоединения навесных орудий

Порядок присоединения навесных орудий

Присоединение насосной установки производится на кронштейн 5 (рис. 14), привод осуществляется через дополнительный клиновой ремень.
Присоединение тележки к подвеске 1 МК производится с помощью шкворня 4.
При эксплуатации тележки и насосной установки на место основных рабочих органов (роторов) необходимо установить ведущие колеса 6 и закрепить с помощью осей и фиксаторов, а транспортировочные колеса 3 снять или установить в верхнем положении. Сошник 2 снять с опор.
Технические данные и правила эксплуатации отражены в руководстве на соответствующие навесные орудия.
