6. Подготовка мотокультиватора к работе



6.1. Сборка МК.

Установить трубы 8 и 17 в пазы рам 2, 22 (рис. 1), предварительно отвернув гайки болтов 17, 18 (рис. 9). Совместить отверстия труб с отверстиями рам и редуктора и закрепить их с помощью снятых болтов и гаек, предварительно установив необходимую высоту ручек.

Установить хомут 9 на трубы 8, 17 (рис. 1), закрепив его с помощью винтов, гаек и шайб.

Установить рукоятки 12 и 14 в отверстие хомута 9, закрепив их с помощью болтов и контрящих гаек. Крепежные детали прикладываются в сумку для инструмента. На левую рукоятку установить рычаг управления дросселем 13. Убедиться в отсутствии резких перегибов оболочек троса сцепления, заднего хода и дроссельной заслонки. Соединить колодку внутреннюю с наружной электрического соединителя 16.

Наконечник троса сцепления соединить с кронштейном натяжного ролика 14 (рис. 9) с помощью пружины. Установить фиксатор 2 в кронштейн рукоятки 6. Пружина и фиксатор вложены в упаковку инструмента. Троса управления сцеплением, задним ходом и карбюратором закрепить на трубах 8 и 17 с помощью хомутов, прикладываемых в упаковку инструмента.

Для удобства эксплуатации рекомендуется использовать сумку для инструмента (навесную), закрепив ее на трубах 8 и 17 под хомутом 9: верхнюю часть — под шайбы и гайки крепления хомута, нижнюю часть — к трубам с помощью крепежных хомутов 150260004 из ЗИП (в упаковке инструмента).

Сборку роторов и установку их на вал редуктора производить согласно рис. 2. При установке обратить внимание на следующее: роторы состоят из двух различных пар — правой и левой, и устанавливать их следует так, чтобы режущие кромки ножей входили в землю при движении МК вперед.

Щиток 29 установлен на МК. Щитки защитные 30 прикладываются.

ВНИМАНИЕ! После полной сборки МК произвести регулирование:

- клиноременной передачи (см. раздел 8. 5.);

- элементов управления карбюратором (см. раздел 8. 4.)

- устройства включения заднего хода (см. раздел 8.13).

Произвести затяжку крепежных деталей, ослабленные гайки затянуть.

Для очистки колеса от почвы установить зазор 7...10 мм между колесом 23 и кронштейном "а".

Сошник 2 установить согласно рис. 5, закрепив его с помощью специального болта, гайки и фиксатора.



6.2. Расконсервация МК.

Для защиты деталей от коррозии МК поступает в продажу законсервированным. Прежде чем приступить к эксплуатации МК, его надо расконсервировать в следующем порядке:

Снять капот 7 (рис. 1). Протереть чистой тряпкой или ветошью, смоченной в бензине, детали, покрытые снаружи защитной смазкой.

Снять со свечи подавительное сопротивление с экраном и высоковольтным проводом, после чего вывернуть свечу.

Установить МК свечным отверстием вертикально вверх.

С помощью стартера установить поршень в положение верхней мертвой точки.

Через свечное отверстие залить в цилиндр 50...60 мл чистого бензина или топливной смеси и выдержать 1 - 2 минуты.

Установить МК в горизонтальное положение и произвести прокрутку двигателя стартером 6...8 раз (до осушения полости цилиндра). В момент прокручивания необходимо нажать и держать в замкнутом положении кнопку останова двигателя.

Промыть свечу бензином, высушить и установить на место; установить на свечу подавительное сопротивление с экраном и высоковольтным проводом, закрепить капот.

Протереть бумагой (ветошью) и промыть в бензине или керосине инструмент. Запчасти расконсервировать по мере надобности.



6.3. Приготовление топливной смеси.

В период приработки (первые 15 часов работы) готовить топливную смесь бензина А-76 или АИ-80 эк с маслом М- 12ТП, АЗМОЛ Старт2Т в соотношении 25:1, с маслом МГ-8А - в соотношении 16 : 1. Тщательно перемешать и профильтровать перед заливкой в бак.

Роторы МК

Рис. 2. Роторы МК



Приготовление топливной смеси рекомендуется производить в отдельной емкости, чтобы избежать попадания масла в карбюратор и бензопроводы двигателя МК.

При смешивании бензина и масла в бензобаке, вначале влить в него половину всего количества бензина, затем все масло, тщательно перемешать, долить остальное количество бензина и вновь перемешать. При этом предварительно ручку топливного крана установить в положение "'Закрыто'".

По окончании приработки топливную смесь приготавливать указанным способом в соотношении 40:1, с маслом МГ-8А в соотношении 20 : 1.

ТАБЛИЦА необходимых количеств бензина и масла для приготовления топливной смеси

Топливная смесь для мотокультиватора

ВНИМАНИЕ! Никогда не использовать чистый бензин (без масла), а также смесь, хранившуюся более 90 дней.

Не рекомендуется применять масла, которые не указаны в "Руководстве по эксплуатации "



6.4. Контроль уровня масла в двигателе и редукторе.

Установить МК в горизонтальное положение.

Проверить уровень масла в редукторе двигателя (рис. 3), вывернув винт контроля уровня масла. Уровень масла всегда должен быть выше контрольного отверстия. Если уровень совпадает, то необходимо долить примерно 0,U2 л масла через отверстие для заливки масла.

Проверить уровень масла в редукторе (рис. 3), вывернув винт контроля уровня масла. При необходимости долить масло ТАД-17и или МС-20 в редуктор через отверстие для заливки. Заливать масло до уровня, соответствующего нижней точке контрольного отверстия.

Подготовка к работе и запуск мотокультиватора

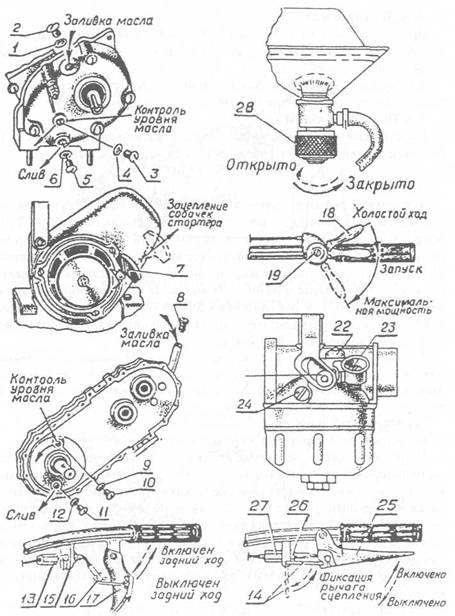

Рис. 3. Подготовка к работе и запуск МК



6.5. Замена масла.

При замене масел в редукторах слить масла, вывернув заглушки. Залить свежие масла: в редуктор двигателя - примерно 0,08 л, в редуктор ходовой части - 0, 5 л.

Замену масел рекомендуется производить непосредственно после работы, т. е. когда масла еще теплые.



6.6. Передвижение МК.

Передвижение МК к месту работы производить, закрепив колеса 1 (рис. 4) с помощью осей и фиксаторов в нижнем положении. 7.

Передвижение мотокультиватора

Рис. 4. Передвижение МК к месту работы
(колеса 1 закреплены в нижнем положении, сошник поднят).
